わかりやすい油津基礎工事

油津基礎工事の完成検査も終わり、ホッカリしている河野です。
今回の工事、水中作業ばかりで何をしているかわかるかな？
写真によるフローを書き込みます。
まず最初に、

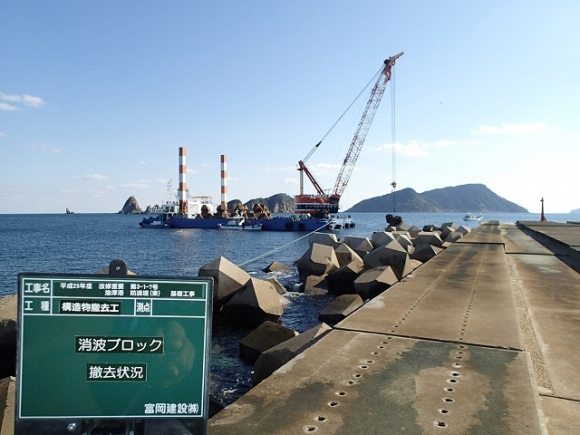

①80t型消波ブロック撤去

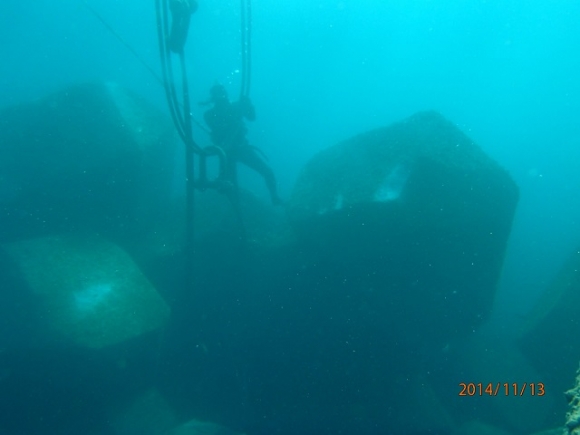

潜水士による玉掛

玉掛け用ワイヤー　鋼芯 42.5mm

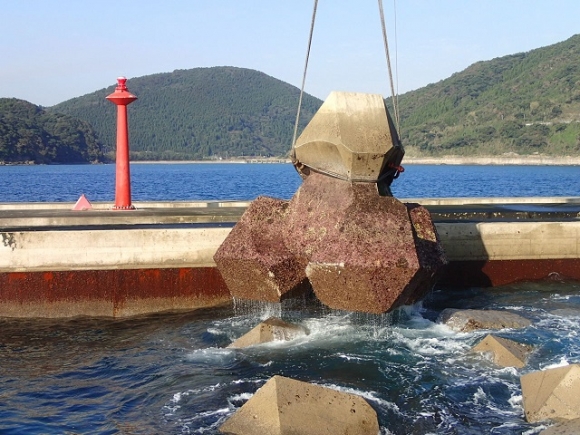

310t吊起重機船による撤去

起重機船に積込後、西町ブロックヤードへ海上運搬仮置

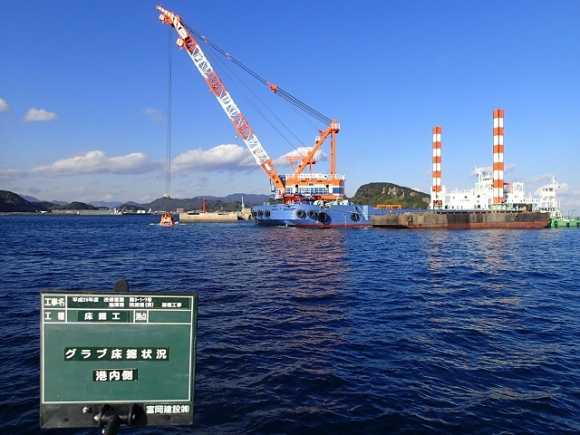

②グラブ床掘

地盤改良(サンドコンパクション)後、盛り上がり土砂を
グラブ浚渫船(400t吊)にて-18.5mまで床掘りを行います。

土砂を土運船に積込後、外浦に海上運搬陸揚げを行います。

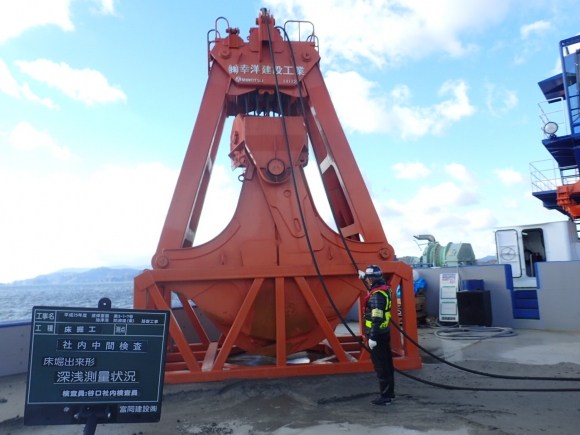

　　　使用バケット
容量　8.0㎥　高さ　7.6ｍ　幅　2.2ｍ　重量　34.0t

バケットの前に立っているのは、工事部の谷口次長です。

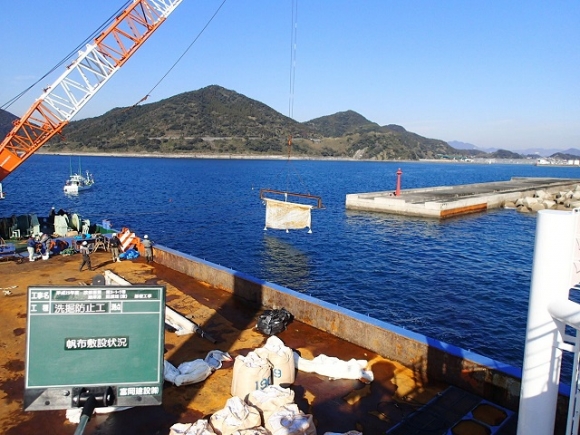

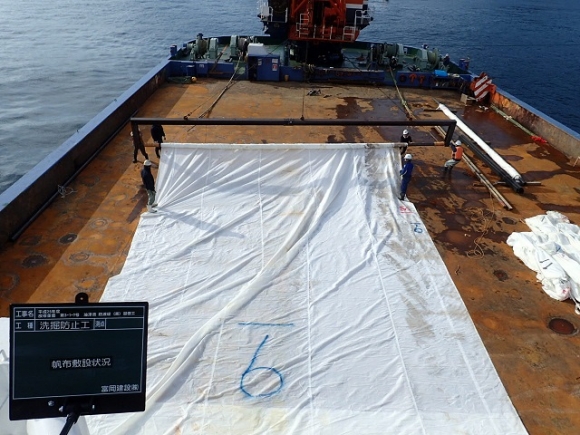

③帆布敷設

洗掘防止の為、床掘り完了した全面積に帆布を敷設します。

帆布を敷設金具へ巻付けします。

敷設金具を水中に降ろし、潜水士にて敷設します。

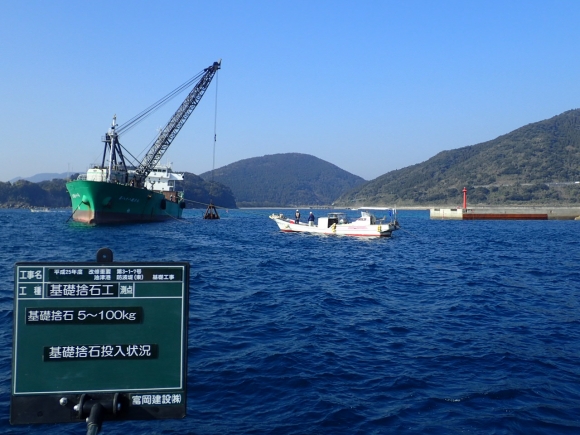

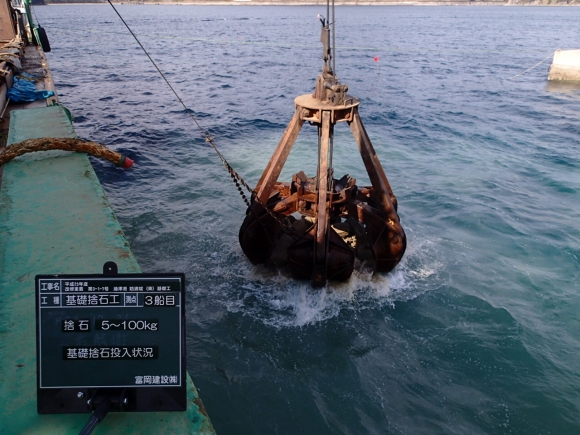

④捨石(5～100kg)投入

帆布敷設完了後、日向から捨石を油津まで海上運搬し、ガット船(1,100㎥積み)にて
潜水士の指示のもと、約6時間かけて捨石投入を行います。

捨石の厚みは、-18.5～-15.0ｍ迄だから3.5ｍ

⑤基礎捨石(5～100kg)均し

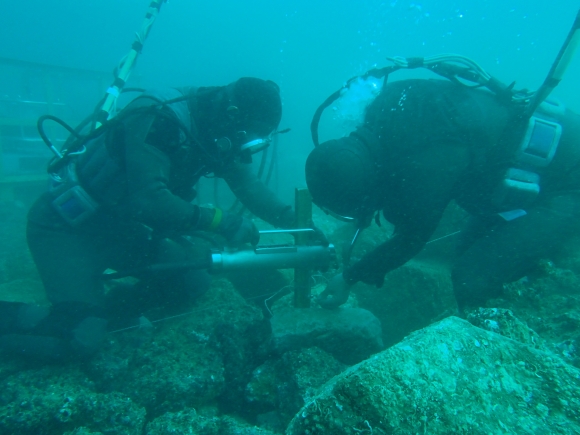

基礎捨石投入後、水中水準器を使用し丁張りを設置します。

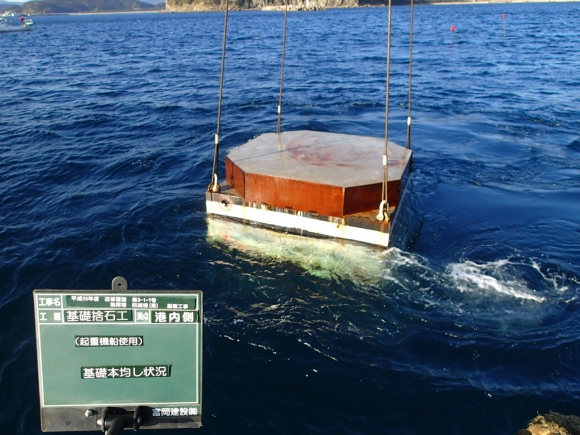

丁張り設置完了後、起重機船(170t吊)にて叩き均しを行います。

叩き均しに使用する重錘ブロック　50.0t

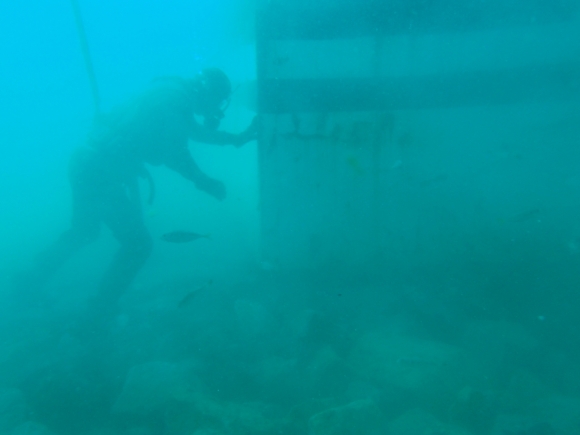

潜水士による確認を行いながら均しを行います。

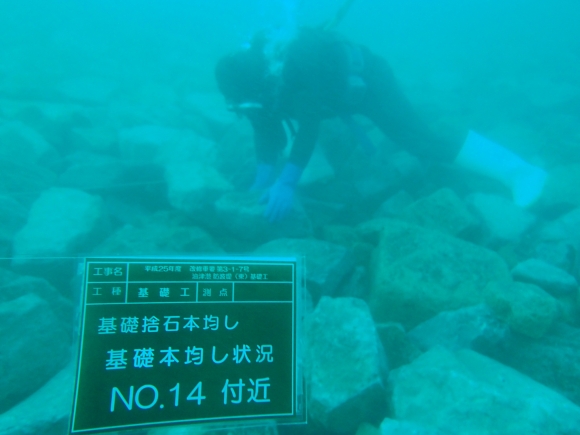

重錘による均し完了後、潜水士により捨石均し作業を行います。

以上が油津基礎工事でした。

工事部課長 河野
